[DP] verplaatsing Converter man-vrouw Converter Grote lijn producten om EMI-elektromagnetische interferentie-elegante serie te voorkomen

Gedetailleerde beschrijving:

{Deze serie productfocus: alles via EMI elektromagnetische interferentietest; interne metaallaagafscherming, ondersteunt hot-swap volledig}
{Wat is het nut van anti-EMI? Eenvoudig voorbeeld: wanneer de DP-kabel contact maakt met het weergaveapparaat, zal er een lichte vonk zijn zonder EMI en geen vonk wanneer de EMI-test is geslaagd}

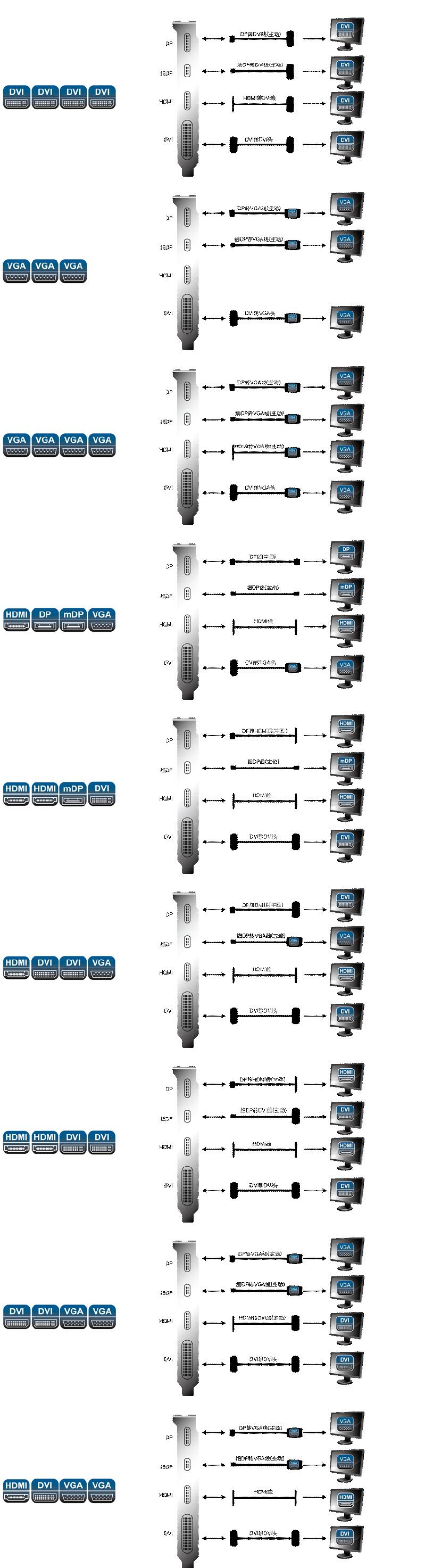

Formulier testrapport DP naar VGA / DVI / HDMI
Gebruikt in ATI firepro 2260,
Ati firepro v3750, v5700, v7750, v8700, v8750
Ati radeon HD5770, HD 5750, HD 5850, HD 5870 Eyefinity, HD 5970, hd 5950
Nvidia quadro nvs 295, nvs 420, nvs 450, nvs160m
Nvidia quadro fx 580, fx 1800, fx 3800, fx 4800, fx 5800.fx370m, fx770m, quadro 3100m
Mac Pro Geforce GT 120, GTX 280
Matrox m9148, m9138, m9188, m9128, triphead2go dp edtion
Intel GMA X4500, Intel GL40, q43, q45
HP HP Probook 5310m (VT214PA), EliteBook 8440p, 8540w, 2540p, probook 6540b, 6440b, AS615AA
Hp t5740, t5745, compaq 8000, 8080 elite; multiseat ms6000, z200,
Apple apple MACbook pro 466, macbook air.MB466; MB467; MB470; MB471; MC026; MB604;
MB990; MB991; MC118, MB985; MB986
Lenovo Zhaoyang K46A, ThinkPad T500

NOTITIE:
1. Volledige ondersteuning voor hot swap: inclusief opstartstatus om het systeem te betreden, van DP tot vga tot DP tot dvi.
{Apple-laptopset sneltoetsen voor twee schermen}
Apple Key + F1 Detecteert het scherm in Mac OS X.
Apple Key + F2 Schakelt het scherm om inhoud weer te geven in Mac OS X.
{Laptop- en projectorbeeldafbeeldingschakelaar dual-screen weergavemodus functie snelkoppelingen}

IBM FN + F7: Screen Switching (alleen nuttig als u een externe monitor hebt)
Lenovo Leovo FN + F3: schakelen tussen schermen
ASUS ASUS FN + F10: Schakelend display
Sharp SHARP FN + F3: Schakelen tussen schermen (FN + F5)
Dell Dell FN + F8: Schakelen tussen beeldschermen
Samsung SAMSUNG FN + F4: Schakelaarweergave (P25: FN + F7)
HP HP FN + F4: Schakelen tussen beeldschermen
Toshiba TOSHIBA FN + F5: Scherm wisselen
NEC FN + F3: Schakelaarweergave


• Bij 3 of meer monitors moet u het Windows 7-besturingssysteem gebruiken.

• Slechts 2 monitoren kunnen worden ondersteund in het Windows XP-besturingssysteem.
• Ondersteunt tot 2 HDMI-uitgangen. Er moeten actieve ADP-adapters worden gebruikt die zijn goedgekeurd door AMD of ons bedrijf.

DisplayPort naar DVI / HDMI signaalconversieprincipe
Aangezien HDMI en DVI al bestonden toen DisplayPort werd geïntroduceerd, moeten DisplayPort-bronapparaten samenwerken met bestaande HDMI- en DVI Sink-apparaten. Om aan deze eis te voldoen, zijn vrijwel alle DisplayPort-gegevensbronapparaten 'dual-mode'-apparaten die DisplayPort (directe verbinding) ondersteunen en DVI / HDMI ondersteunen via een goedkope kabeladapter (' dongle ').
Dit laat desktop of laptops toe om naar slechts één type uitgangsconnector te migreren, terwijl nog steeds legacy-schermen of digitale tv-verbindingen worden ondersteund. Het toevoegen van HDMI-functionaliteit aan halfgeleiderapparaten in DisplayPort-gegevensbronapparaten heeft de systeemkosten niet verhoogd. Aangezien de elektrische interface wordt gedeeld, zijn er geen extra hardwarekosten toegevoegd.
Voor apparaten met dubbele modus van DisplayPort moet u een pictogram identificeren in het gedeelte van de DisplayPort-interface (zoals weergegeven in afbeelding 1), wat aangeeft dat het apparaat niet alleen DisplayPort ondersteunt, maar ook DVI 1.0 of HDMI. In dit pictogram geven het '++' logo en het DisplayPort-logo aan dat het apparaat dual-mode signalen ondersteunt.

Figuur 1. DisplayPort Dual Mode Device-logo

DisplayPort is een handelsmerk van de Video Electronics Standards Association (VESA)
DP ++: Dual-Mode DisplayPort
TMDS: Transition-Minimalized Differential Signaling
DVI (Digital Visual InteRFace) is een handelsmerk van Digital Display Working Group (DDWG)
HDMI (High Definition Multimedia Interface) is een handelsmerk van HDMI Licensing, LLC

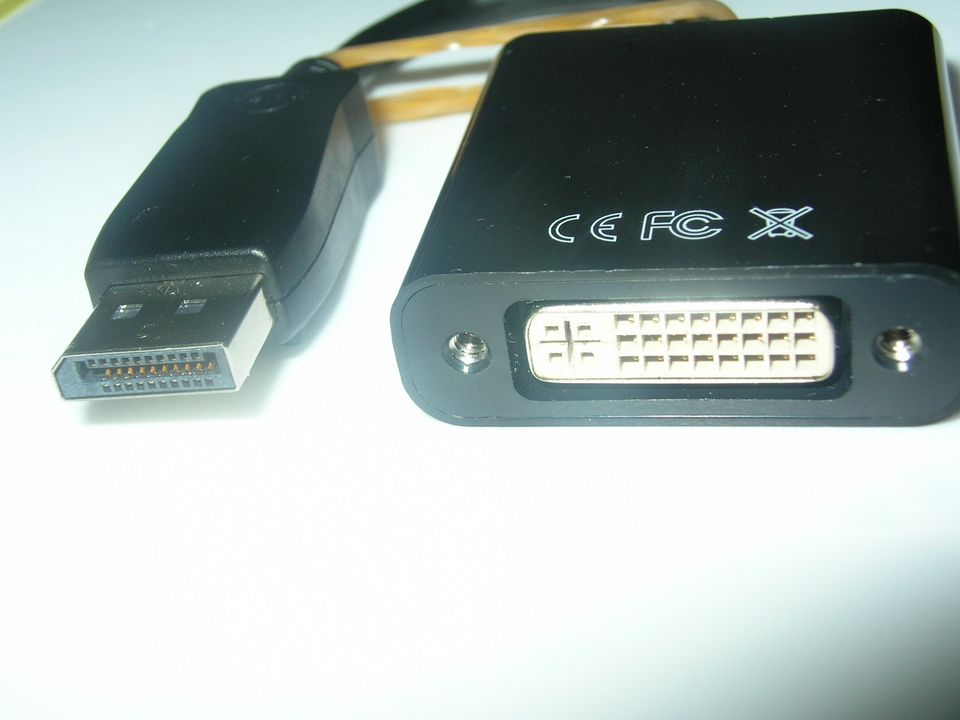

  Figuur 2. DisplayPort naar DVI / HDMI-adapter

De kabeladapter is ingesteld op de DisplayPort-gegevensbron, zoals weergegeven in figuur 2. De interne structuur en het werkingsprincipe van de kabeladapter van de DisplayPort-gegevensbron (hierna de bronadapter genoemd) worden getoond in figuur 3.

Figuur 3. Interne structuur en werkingsprincipe van de bronadapter

De bronadapter moet de volgende elektrische kenmerken bevatten:
1). Een circuit voor spanningsconversie van differentiële signalen;
2). Voor het buffercircuit dat het DDC-signaal van het gegevenskanaal weergeeft;
3). Trekweerstanden voor weergave van DDC-klok en gegevenssignalen van datakanaal;
4). Trekweerstand voor het 13-pins signaal van de DisplayPort-interface voor detectie van kabeladapters;
5). Trekweerstand voor 14-pins signaal van DisplayPort-interface voor detectie van HDMI-kabeladapter (alleen voor HDMI-adapter);
6). De boost-omzetter genereert DDC_5V uit de bron DP_PWR 3.3V (als Vbias_RX niet 3.3V is, moet deze de spanning genereren die vereist is door Vbias_RX);
7). 1 DisplayPort 1.1-connector;

Opmerking 1 : De klemvoorspanning Vbias_Rx van de spanningsomvormer is niet noodzakelijk + 3,3V. Als Vbias_Rx niet + 3.3V is, moet de adapter de spanning genereren die Vbias_Rx zelf vereist.
Opmerking 2: de 26kΩ pull-up weerstand op de 14-pins van de interface is alleen vereist voor adapters met HDMI-signalen. Voor DVI-signaaladapters moet de interface 14 pins zwevend blijven. Een dual-mode bronapparaat dat de HDMI-modus ondersteunt, heeft een pull-down weerstand van meer dan 5MΩ op de 14-pins om de pull-up weerstand in de adapter te identificeren. Opgemerkt moet worden dat als onderdeel van het CEC-protocol, het HDMI-apparaat de 14-pins spanning laag kan zetten.
Wanneer een bronadapter wordt gedetecteerd door het dual-mode bronapparaat, configureert het dual-mode apparaat automatisch de pendefinitie van de DisplayPort-interface opnieuw om de DVI / HDMI-signaalmodus mogelijk te maken. De kaartrelatie tussen de pinnen wordt weergegeven in tabel 1.

Tabel 1. Mapping tussen DisplayPort en DVI / HDMI in dual-mode apparaten

Voor een bronapparaat met dubbele modus is de spanningswaarde op de 13-pins monitorinterface optioneel. Normaal probeert het dual-mode bronapparaat eerst een AUX CH-leesbewerking uit te voeren. Als de leesbewerking mislukt, voert het dual-mode bronapparaat een DDC lees- en schrijfbewerking uit om te detecteren of de adapter is aangesloten.
